【产品简介】

鼎汉检测系列产品具有完全自主知识产权，拥有9项软件著作权及24项专利受理。其中，接触网动态检测产品综合了德国DB公司、意大利MERMEC公司产品优点和清华大学、西南交通大学科研成果，攻克了目前同类产品中普遍存在的技术应用难题，填补了国内技术应用空白。产品结构紧凑、稳定性和可靠性好，在检测精度、故障点定位准确性等方面有了明显提升，并引入接触网瞬时温度、磨耗检测等最新检测项目，通过专家评判系统更完整直观的统计和呈现检测数据，为检测单位维修、维护和保养轨道交通设施提供全面系统的科学依据。接触网动态检测产品符合非接触无损检测发展大趋势，是重检测、重定位、重呈现的新一代产品，将引领接触网检测产品进入革新改进应用的新时代。

轨道交通接触网动态检测设备

采用接触式与非接触式结合的检测方式，针对接触线拉出值、硬点（冲击）、导高、接触网电压、弓网接触压力、导线坡度、接触线高度差、定位器坡度、离线、平行线间距、接触线高度差、杆号、线岔状态、车体水平补偿、侧滚补偿和里程（速度）等几何及动力学参数进行实时、快速检测。

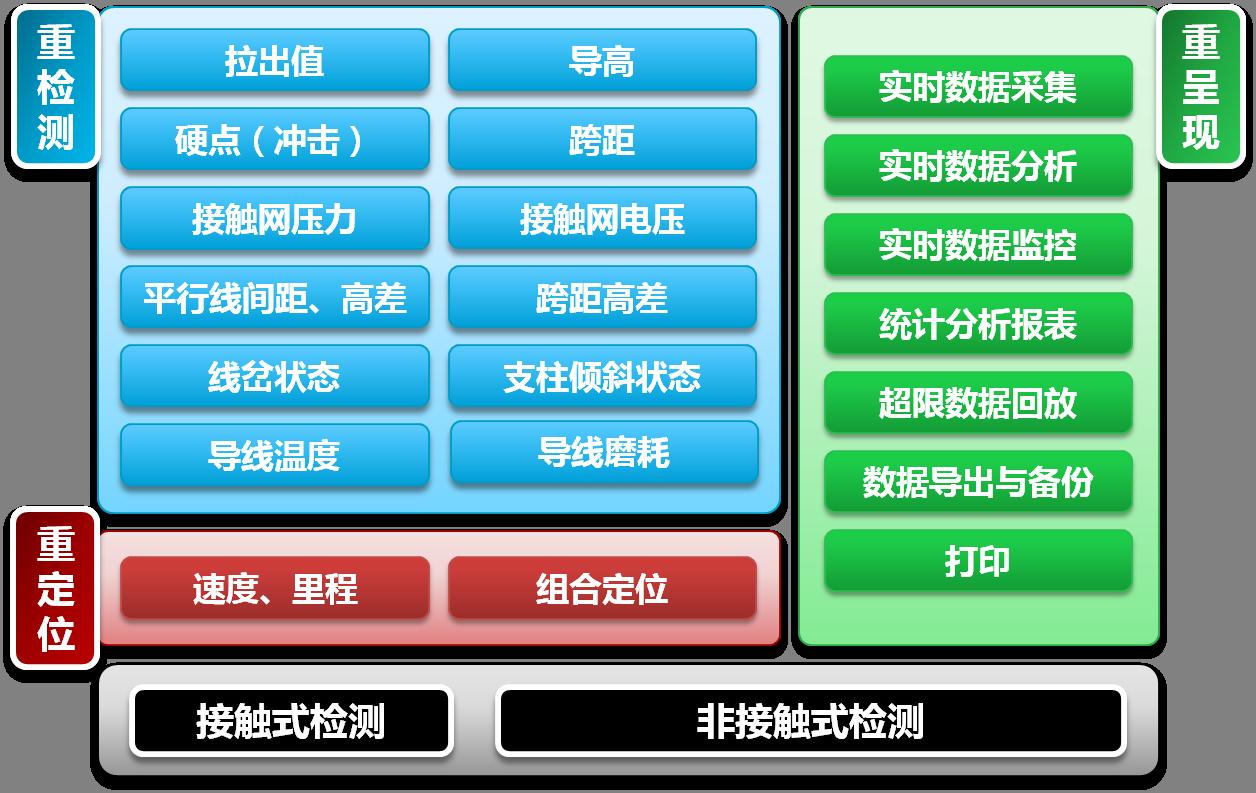

【产品功能】

【产品特点】

■重检测 - 检测参数多维动态补偿

－采用多种动态补偿技术相结合，通过水平和垂直两分量对接触网各项检测参数进行动态补偿，有效降低车体蛇行运动、点头、测滚、垂向振动等对检测结果造成的影响。

■重检测 -导线温度和磨耗检测

－在接触网动态检测功能基础上，采用红外热像仪和3D高精度激光传感器，分别对接触网的温度、磨耗进行检测，及时发现因离线电弧、接头松动、氧化腐蚀、工作摩擦、等造成的隐患，避免事故发生。

■重定位 - 组合式定位指导维修

－克服同类产品使用“速度传感器+数据库定位法”进行故障点定位时精度低的局限性，采用“速度传感器+数据库定位法”结合“接触网支柱或锚段关节检测定位法”与“移频信号检测定位法”等多重定位，有效提升故障点的定位精度。

■重呈现 - 检测参数自定义设置

－能够针对曲线图表中各检测项曲线的显示颜色、基准刻度、单位、显示、隐藏和打印项进行自定义设置，可以根据检测单位的检测评级需要设置超限点扣分标准，满足用户针对检测结果进行多种组合查询、分析、统计需求，配置灵活、操作简便。

■重呈现 - 多视角实时监控管理

－可在单台屏幕上同时输出多台摄像机记录的弓网实时影像，主监控台能够针对数据、图表、影像三者进行实时关联，可以使用电脑、监视器、电视等多种终端同时监控，实现了针对弓网运行状态的多视角同步监控。

■重呈现 - 可溯源超限数据分析

－支持超限前后5秒的影像记录保存，可将当前检测数据与历史检测数据进行曲线图重叠对比、表格横向对比，一方面结合专家评判系统对接触网质量进行归一化评定，另一方面可以跟进针对故障点维修的闭环情况，为后续维修工作调度提供科学依据。

■重呈现 - 全面的数据呈现管理

－内置专家评判系统，将海量的检测数据进行统计分析，可实时与非实时生成曲线报表、表格报表、超限报表，更完整直观的全面呈现检测数据，高效精确的指导维修维护作业。支持各种检测报表的硬盘刻录和移动储存，支持各种检测报表的实时或非实时打印、选项打印、全项打印并导出各种检测电子报表。

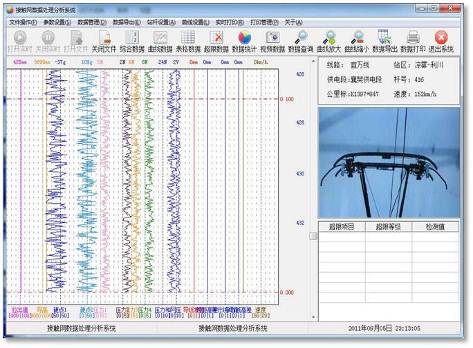

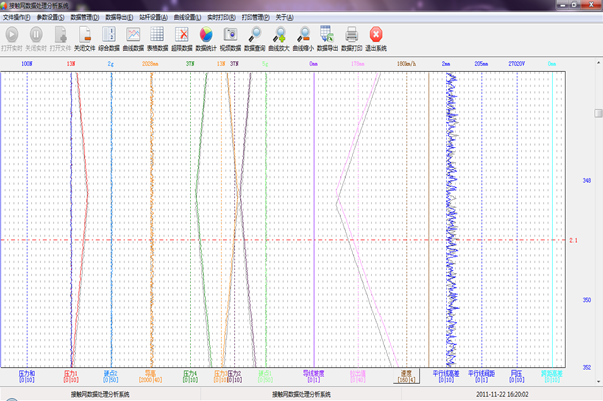

   数据、图表、录像实时关联                      曲线重叠对比
